摩耗に強い鉄板 どんな加工ができるのか?? 溶接の注意点

摩耗に強い鉄板の加工。

一般的には耐摩耗鋼板という鉄板があります。

こちらは、トレーラーのベッセル、ホイールローダーのバケットなどなど

強い摩擦に耐えうる耐摩耗に特化した鉄板です。

日本製鉄のブランドであるABREX(アブレックス)系。(ABREX400、ABREX450、ABREX500など)

SSABのブランドであるHARDOX(ハルドックス)系。(HARDOX450、HARDOX500など)

JFEスチールのブランドであるEVERHARD(エバーハード)系。(EVERHARD-C400、EVERHARD-C500など)

などなど、、

各鉄鋼メーカーが独自のブランドで耐摩耗鋼板を製造しています。

~溶接について~

耐摩耗鋼板は溶接性にも配慮された優れた鉄板です。

ただし、不適当な溶接では低温割れを引き起こす可能性もあります。

ここでは、日本製鉄の耐摩耗鋼板アブレックス(ABREX)を例に適切な条件の概略をご説明いたします。

A107_ABREX®(アブレックス) ー溶接ガイドラインー (nipponsteel.com)

↑↑↑ 詳しくはコチラのカタログをご覧ください。

まず、溶接材料を選定します。ここでのポイントは以下の通りです。

・溶接部の耐摩耗性を考慮しない場合、低強度の溶接材料の方が高強度より低温割れが抑制されやすい。

・溶接部の耐摩耗性をある程度考慮する場合、溶接金属硬さHBW240、300クラスの高強度溶接材料を選定する。

・高強度溶材は必要予熱温度を確認する必要がある。(100℃~150℃推奨。上記リンクのガイドライン参照)

・その場合の予熱は使用する鉄板側の必要な予熱と比較し、温度の高い方を採用する。

・予熱を低減する場合はステンレス溶材を使用することもできる(ただし高価)

次に実際の予熱です。ここでのポイントは。。。(上記リンクのガイドライン参照)

・溶接部の耐摩耗性を考慮しない一般溶材の場合、おおよそ板厚10mmまでは室温で溶接可能(予熱不必要)

・溶接部の耐摩耗性を考慮する高強度溶材の場合、100℃~150℃の予熱が必要。

・材質と板厚によって高強度で板厚が厚くなるほど、予熱温度は高くなる。(MAX200℃推奨)

日本製鉄製の耐摩耗鋼板アブレックス(ABREX)の場合、材質は

ABREX400、ABREX450、ABREX500、ABREX600と硬さによってグレードがありますが、

ABREX400であれば、溶接部の耐摩耗を考慮しない一般溶材の場合、板厚約20mmまで室温で溶接が可能です。

(ただし、気温5℃以下の場合は20℃以上への予熱が推奨されています)

一方で、ABREX500の場合では同条件で予熱50~100℃が必要と推奨されています。

その他、個別の条件にも左右されますので、リンクのガイドラインを目安として、予熱をかけることをお勧めします。

その他、リンクしたガイドラインには、様々注意点が明記されていますので、

溶接する際は、目安として確認されることをお勧めします。

耐摩耗鋼板は熱をかけすぎるとその部分が鈍って、硬度等が低下する場合があります

溶接部およびガス切断部に近いところなどで鈍るということです。

そういったこともあり、ライナー(内張り)用途であれば、ザグリ孔のボルト締め形状が良く見受けられます。

交換する際、溶接するよりボルト締めの方が楽になるメリットもあるようです。

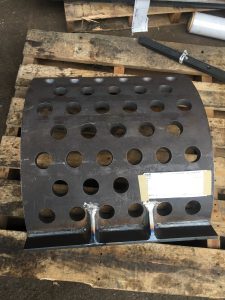

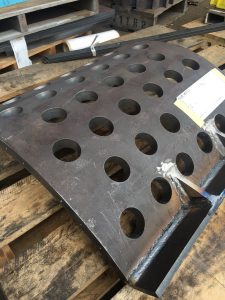

弊社では先のブログで紹介しました切断はもちろん、耐摩耗鋼板を使った製缶品の製作も行っております。

またライナー(内貼り)用途でのザグリ孔も製作しております。

耐摩耗鋼板の溶接や加工に少し不安を感じられたら、是非お気軽に弊社までお問合せください。

また、製缶品そのものも見積もりフォームから図面データを頂ければ、すぐに見積もり、製作が可能です。

こちらも是非お気軽にお問合せください。
